Descripció del sistema

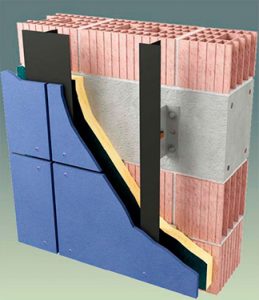

Sobre el tancament de l’edifici (1), a Espanya ens trobem normalment amb un tancament ceràmic de gero, on es fixa la subestructura (5) composta per esquadres de sustentació que són fixades en el forjat de formigó suportant la major part del pes de sistema i esquadres de retenció fixades en el tancament ceràmic, a més aquestes esquadres tenen una altra funció, ja que serveixen per a la regulació de la sortida de la façana. A aquestes esquadres es caragolen els perfils verticals, destinats a suportar la fulla exterior d’acabat (4). L’aïllament (2), s’adhereix a la paret suport mitjançant espigues plàstiques. Un cop col·locat l’aïllament, es munta el revestiment d’acabat sobre els perfils verticals. La subestructura deixa una cambra d’aire (3) de com a mínim 2 centímetres entre l’aïllament i les plaques del revestiment.
La façana ventilada ha de deixar espai tant a la part inferior com a la part superior de la façana perquè hi hagi circulació d’aire i es dugui a terme la ventilació necessària que permet funcionar a aquest sistema com el millor aïllament tèrmic.
Aquesta circulació d’aire es genera a causa de la tendència a l’ascensió dels fluids, en aquest cas l’aire, a causa de la disminució de la seva densitat causada per la calor de l’interior de la cambra.
Fitxa tècnica de sistema
Pes mínim 20Kg / m2
Sortida mínima 80 mm
Gruix mínim de la cambra d’aire 20mm
Gruix mínim dels perfils verticals d’alumini 2 mm
Gruix mínim dels perfils verticals d’acer galvanitzat 1,5 mm
Aplicacions:
– Obra nova.
– Rehabilitació.
Accessoris de fixació:
– Reblons d’alumini.
– Adhesiu Sika.
– Perfil horitzontal continu d’alumini.
Arguments tècnics
La façana ventilada ofereix els següents avantatges:
– Doble aïllament exterior continu.
– Eliminació ponts tèrmics.
– Prevenció de la condensació.
– Lleugeresa del sistema.
– Efecte refrescant a l’estiu.
– Sota consum de calefacció a l’hivern.
– Augment de l’aïllament acústic.
– Reducció de el temps d’execució en obra.
– Fàcil manteniment.
– Sistema completament desmuntable i reutilitzable
Versatilitat en el disseny
Ja no cal definir el material de revestiment en el moment de decidir si col·locarà una façana ventilada, la gran versatilitat del nostre sistema de subestructura s’adapta al material que triï el client, permetent que l’elecció del material es faci en últim moment , com per exemple:
